2-trins fugeløsning – elastiske fuger – betonelementer

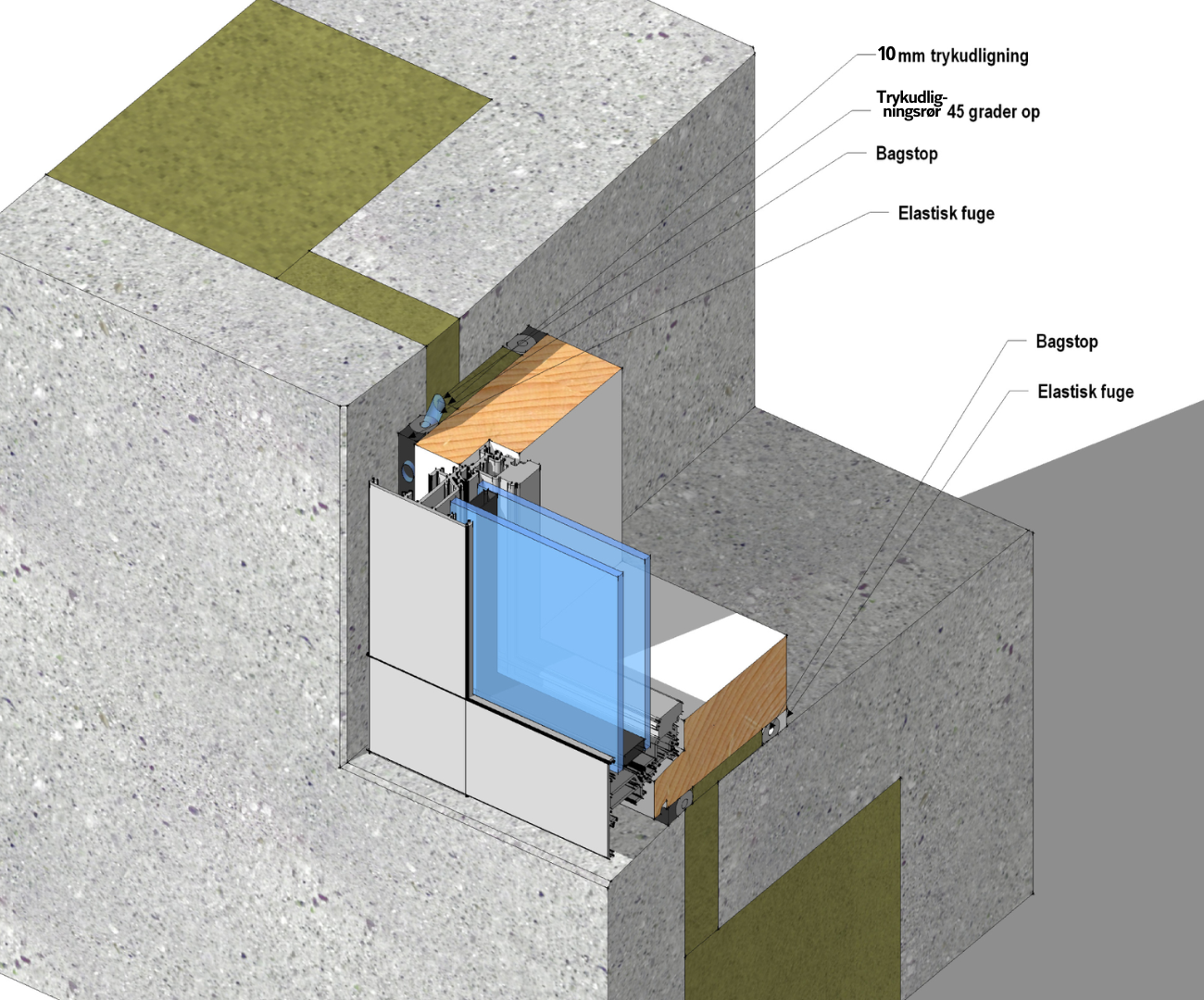

Fugekonstruktion med tætning i to-trin, i to adskilte lag med trykudligning bag udvendig regnskærm og fuldstændig tæt indvendig vindtætning.

Opbygning kan f.eks. udføres således:

  • Udvendig regnskærm
  • Ventileret trykudligningskammer (trykudligningsrør min. Ø 6 mm)
  • Mineraluld (Stopning)
  • Bagstop
  • Indvendig fuge eller dampspærre

Kan f.eks. anvendes til:

  • Fuger i facader
  • Gennemgående fuger i ydervægge

Udvendig regnskærm udføres med fugemasse og fugeunderlag, fugeprofil eller komprimeret fugebånd. Indvendig vindtætning udføres med fugemasse med fugeunderlag i fuldstændigt sammenhæng med dampspærre. Anvendelse af 2-trinsfuge forudsætter at trykudligningskammer er ventileret så kondens kan bortledes til det fri samt at der kan opnås samme tryk på regnskærmens udvendige som indvendige side.

Der skal anvendes trykudligning eller diffusionsåben fugebånd ved ikke-kapillarsugende materialer.

Trykudligningsrør placeres mellem 10 og 15 cm op ad den lodrette fuge målt fra bundfuge op og fra overfuge og ned. Ved større facader placeres trykudligningsrørene med mellem 1,5 og 2 meters afstand.

Valg af fugemasse

Elastisk en-komponent fugemasse i.h.t. ISO 11600 F eller EN 15651-1 min. 20LM eller 20HM
I øvrigt henvises til leverandørens anvisninger.

Bagstop

Brug kun rundt bagstop af polyethylenskum med lukkede celler.

Udfaldskrav


Vilkår for arbejdet
Fugebredde 6-40 mm
Kontaktflader. Skal være tørre, plane, rene og hele  Min. 25 mm
Dybde af kontaktflader er afhængig af fugebredde. (Jo bredere fuger, desto større kontaktflader)
Hæfteflader. Skal være tørre, plane, rene og hele Min. 6 mm
Dybde af hæfteflader er afhængig af fugebredden. (Jo bredere fuge, desto større hæfteflader)
Dimensionering på fugedybde af elastiske fuger
Fugebredde + 5 mm
         6		 +- 2 mm
Montage af rundprofil bagstop med lukkede celler
Størrelse og montage i forhold til fugebredde Min. 20% større end fugebredden
Der må ikke forefindes 3-punktsvedhæftning
Tolerancer Kontrolmetode
Udseende Planhed* Skørter
På glatte hæfteflader med fuge til forkant
Fugebredde 6-10 mm + – 1 mm max 2 mm måling
Fugebredde 10-20 mm + – 2 mm max 3 mm måling
Fugebredde 20-30 mm + – 3 mm max 4 mm måling
Fugebredde 30-40 mm + – 4 mm max 5 mm måling
På glatte hæfteflader med op til 15 mm tilbagetrukket fuge
Fugebredde 6-10 mm + – 2 mm max 3 mm måling
Fugebredde 10-20 mm + – 3 mm max 4 mm måling
Fugebredde 20-30 mm + – 4 mm max 5 mm måling
Fugebredde 30-40 mm + – 5 mm max 6 mm måling
På ujævne/ru hæfteflader til forkant
Fugebredde 6-10 mm + – 2 mm max 3 mm måling
Fugebredde 10 – 20 mm + – 3 mm max 4 mm måling
Fugebredde 20 – 30 mm + – 4 mm max 5 mm måling
Fugebredde 30 – 40 mm + – 5 mm max 6 mm måling
På ujævne/ru hæfteflader med op til 15 mm tilbagetrukket fuge
Fugebredde 6-10 mm + – 2 mm max 3 mm måling
Fugebredde 10 – 20 mm + – 3 mm max 4 mm måling
Fugebredde 20 – 30 mm + – 4 mm max 5 mm måling
Fugebredde 30 – 40 mm + – 5 mm max 6 mm måling
Glittestriber
Fugen skal fremstå glat, men glittestriber kan forekomme. Forekommer ofte ved bredere fuger.
I fugens kontaktflade må der ikke forekomme Bitumenholdige produkter, da de kan give misfarvning af fugen.
*Planhed af fugens overflade – se ordliste.

Garanti

Alle FSO’s medlemmer er omfattet af FSO’s garantiordning.
